10.2 Emplacement des équipements de vidange

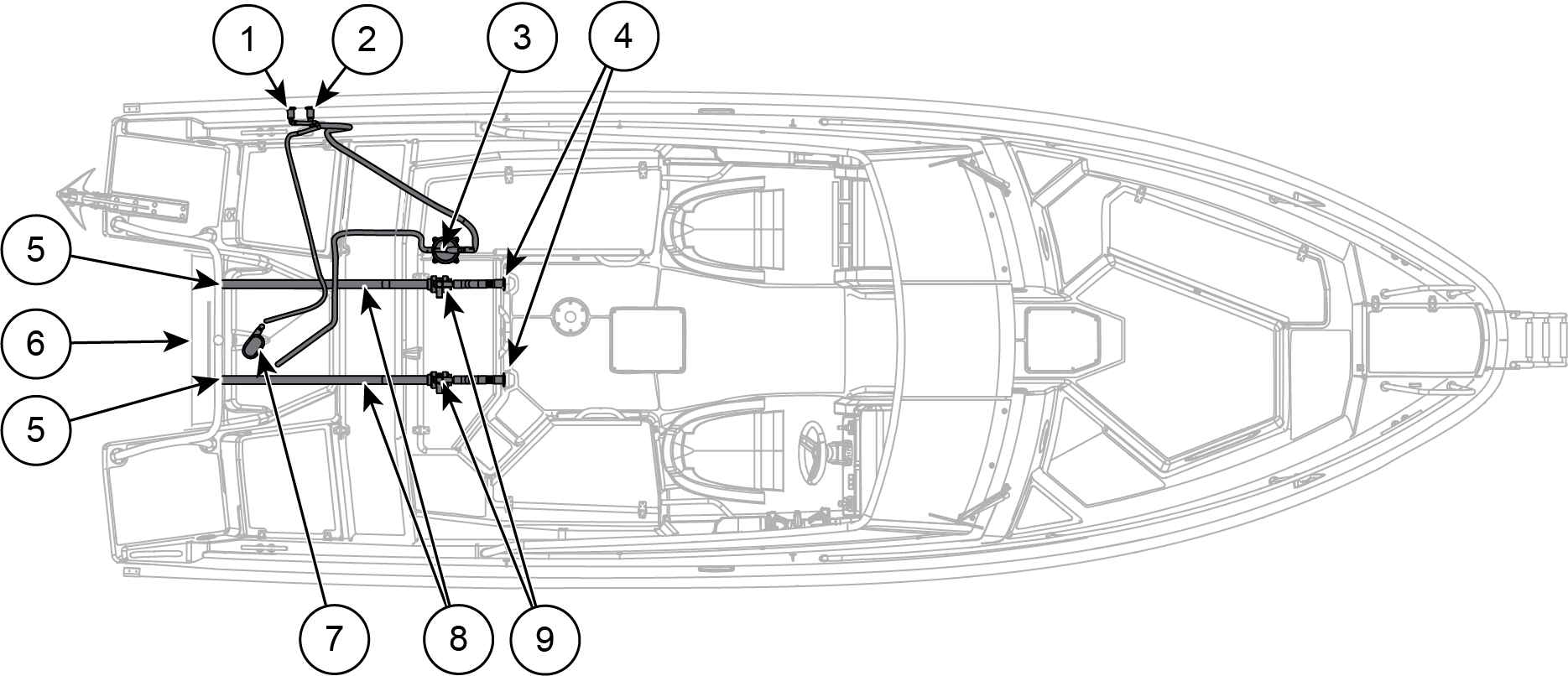

Figure 1. Cross 75 BR - Pompes et vidange de cale
1 | Pompe électrique de cale à travers le raccord | 6 | Bouchon de vidange |
2 | Pompe manuelle de cale à travers le raccord | 7 | Pompe électrique de cale et interrupteur à flotteur |
3 | Pompe manuelle de cale | 8 | Tuyau de vidange de l'espace de pont ouvert |
4 | Évacuation de l'eau de pluie par le raccord | 9 | Robinet d'arrêt d'évacuation des eaux de pluie |
5 | Volet d'obturation |
