9.5.1 Emplacement des équipements électriques

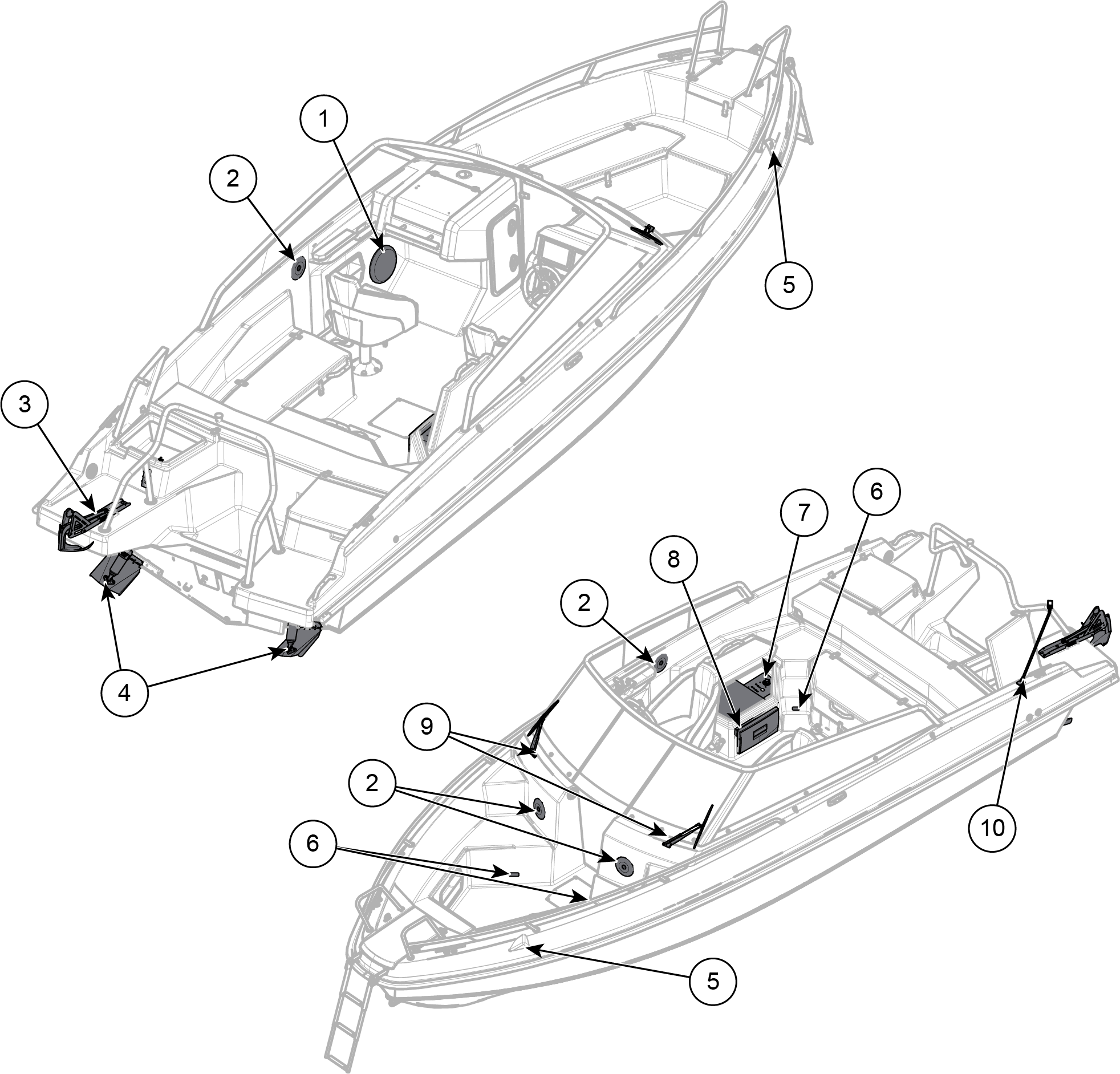

Figure 1. Cross 75 BR - Équipement électrique
1 | Caisson de basse | 6 | Feu de pont |
2 | Haut-parleur | 7 | Panneau de fusibles et interrupteurs principaux |
3 | Guindeau | 8 | Réfrigérateur |
4 | Flaps | 9 | Essuie-glaces |
5 | Feu de navigation | 10 | Mât d'éclairage |

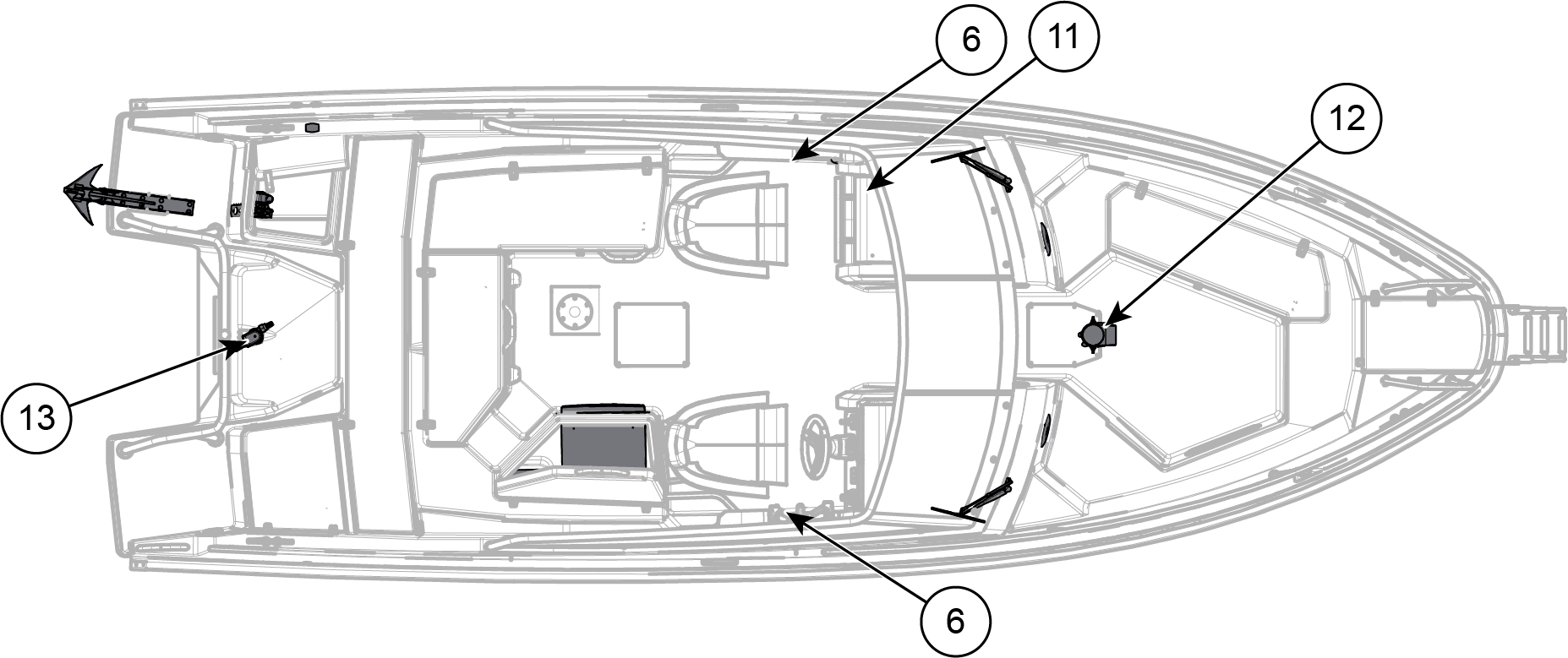

Figure 2. Cross 75 BR - Équipement électrique
| 11 | Prise USB |
| 12 | Propulseur d'étrave |
| 13 | Pompe de cale |
| 6 | Feu de pont |
