9.2.1 Description des interrupteurs et des fusibles

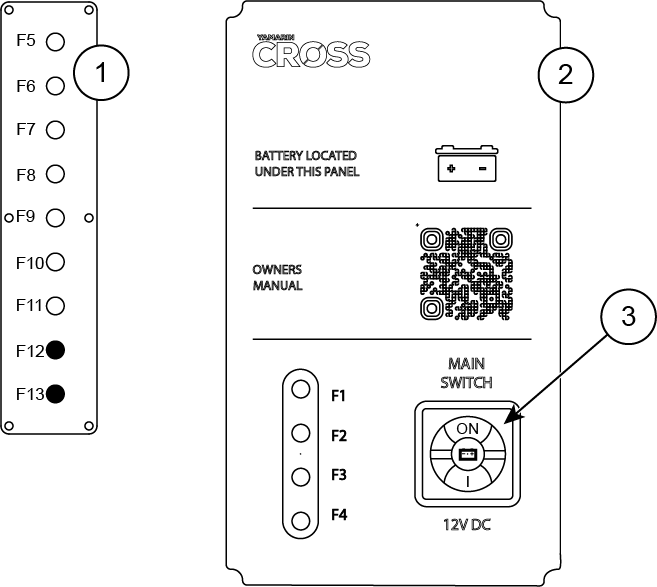

Figure 1. Cross 55 BR - Interrupteur principal et panneau de fusibles
| 1 |
Panneau supplémentaire de fusibles |
F6 |
Essuie-glaces |
10 A |
|
| 2 |
Interrupteur principal et panneau de fusibles |
F7 |
NMEA |
3 A |
|
| 3 |
Interrupteur principal |
F8 |
Prise USB-C/CC |
15 A |
|
| F1 |
Fusible principal |
60 A |
F9 |
Feux de pont |
10 A |
| F2 |
Vide |
F10 |
Fishfinder |
10 A |
|
| F3 |
Cross Q |
5 A |
F11 |
Flaps |
20 A |
| F4 |
Extra |
15 A |
F12 |
Vide |
|
F5 |
Feux de navigation |
10 A |
F13 |
Vide |
