10.2 Emplacement des équipements de vidange

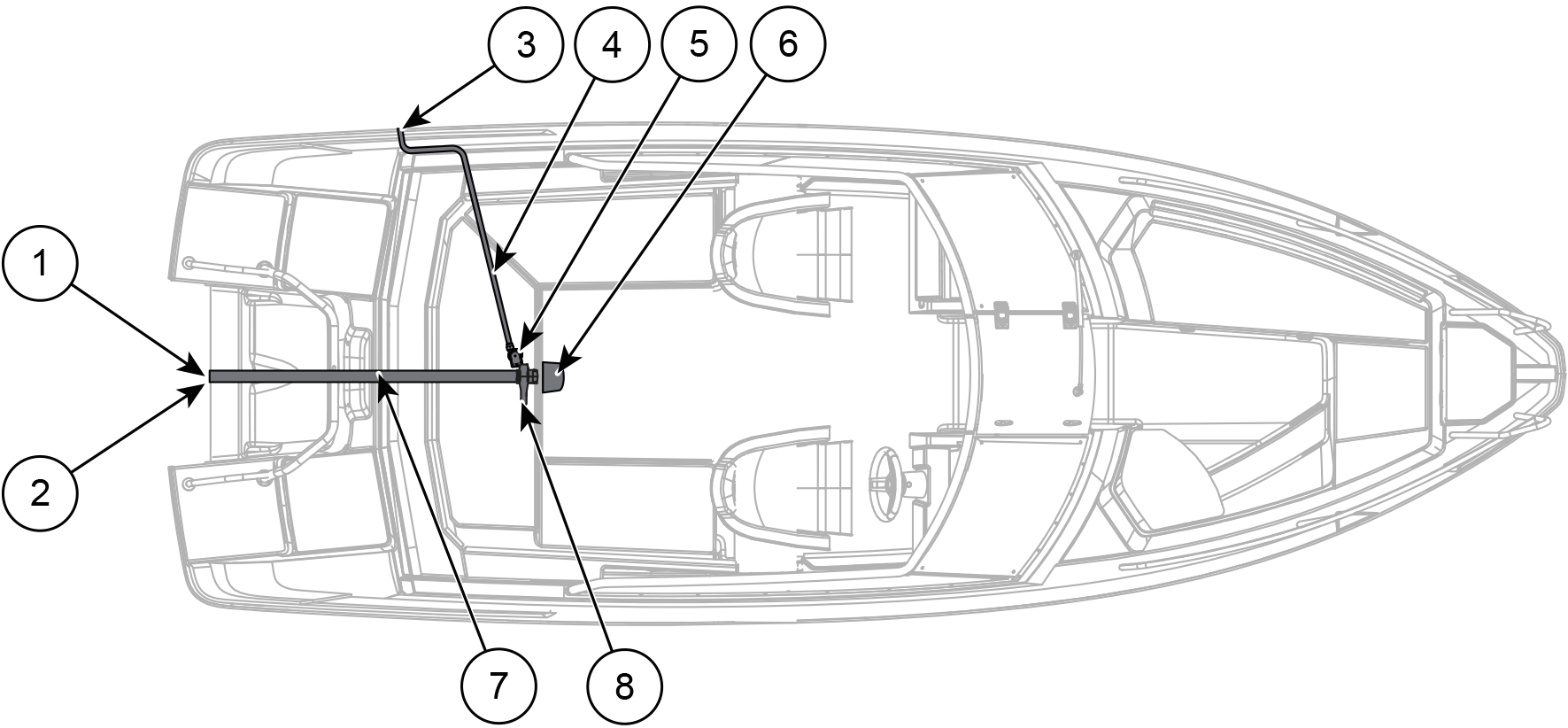

Figure 1. Cross 64 BR - Pompes et vidange de cale
1 | Bouchon arrière | 5 | Pompe électrique de cale et interrupteur à flotteur |
2 | Volet d'obturation | 6 | Évacuation de l'eau de pluie par le raccord |
3 | Pompe électrique de cale à travers le raccord | 7 | Tuyau de vidange de l'espace de pont ouvert |
4 | Flexible de la pompe de cale | 8 | Robinet d'arrêt d'évacuation des eaux de pluie |
