10.2 Dreneringsutstyrets plasseringer

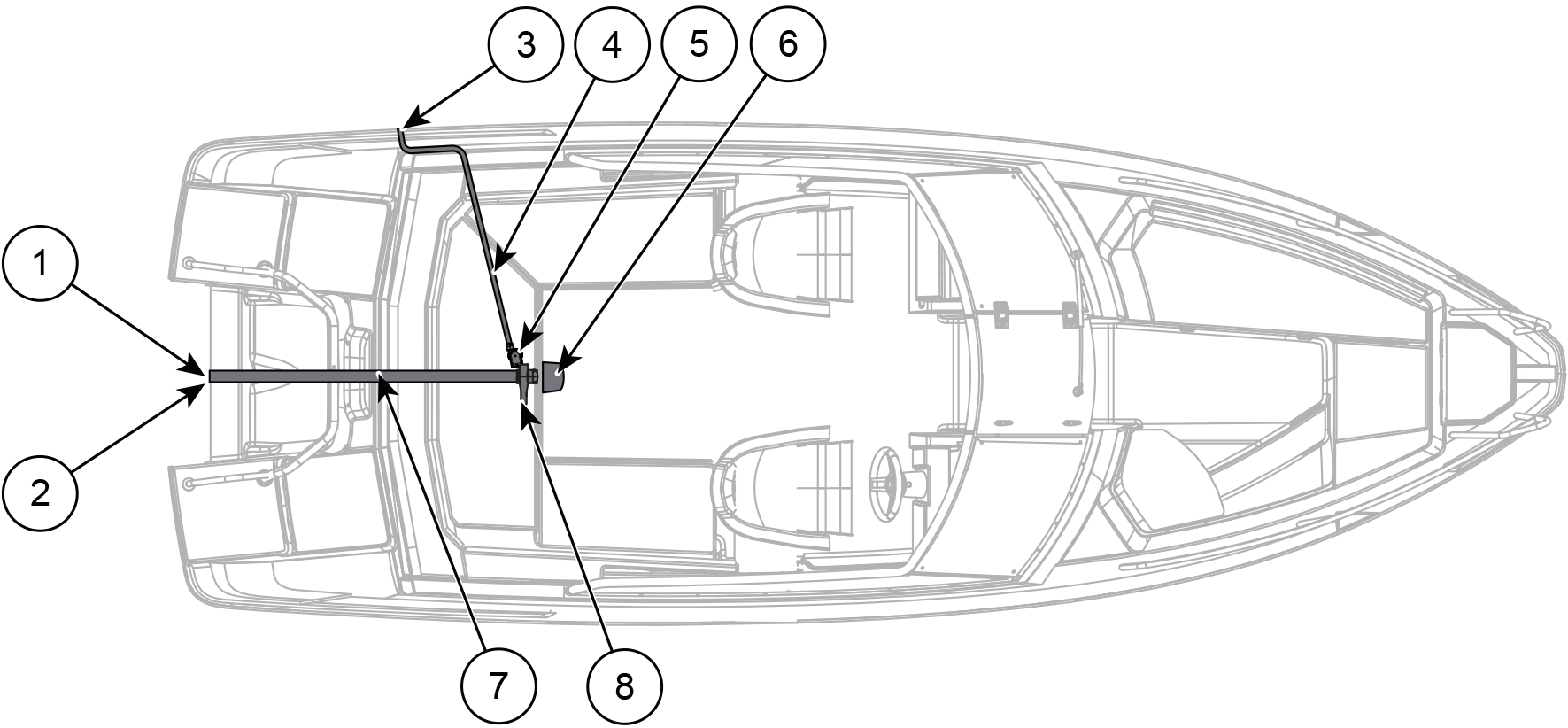

Figur 1. Cross 64 BR lensepumper og drenering
1 | Akterpropp | 5 | Elektrisk lensepumpe og flottørbryter |
2 | Stengeklaff | 6 | Drenering av regnvann gjennom beslag |
3 | Elektrisk lensepumpe gjennom beslag | 7 | Avløpssrør for åpent dekkrom |
4 | Lensepumpeslange | 8 | Stengeventil regnvannsavløp |
