9.2.1 Description des interrupteurs et des fusibles

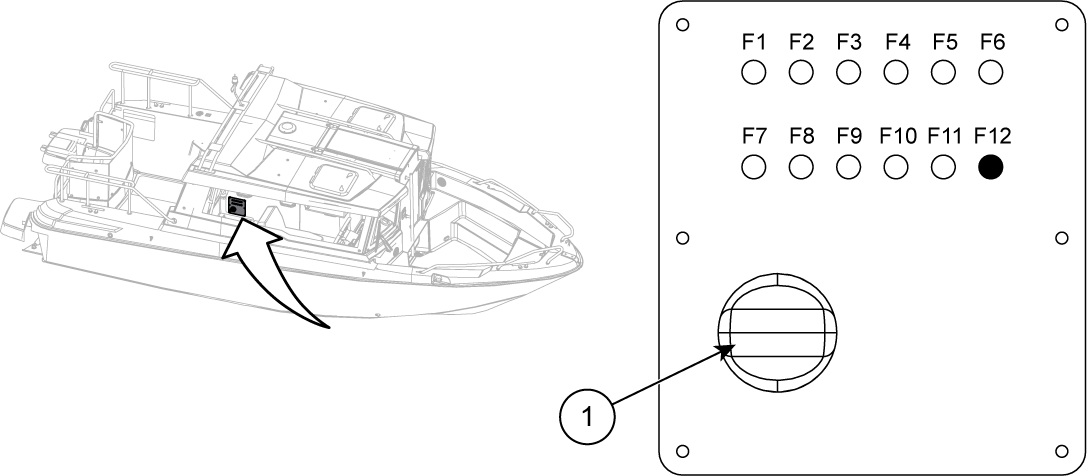

Figure 1. Cross 60 Cabin - Interrupteur principal et panneau de fusibles

1

Interrupteur principal



F7

Dégivreur

10 A

F1

Feux de navigation

10 A

F8

NMEA

3 A

F2

Feux

10A

F9

Audio

15 A

F3

Essuie-glaces

10 A

F10

Pompe de cale

10 A

F4

Flaps

20 A

F11

Appareil de chauffage

20 A

F5

Prise 12 V

15 A

F12

Vide



F6

Cross Q*

5 A



*Si le bateau n'est pas équipé de Cross Q, la position du fusible F6 n'est pas utilisée.

Sujet parent : Interrupteur principal et panneau de fusibles
