6.1.1 Emplacement des dispositifs de contrôle

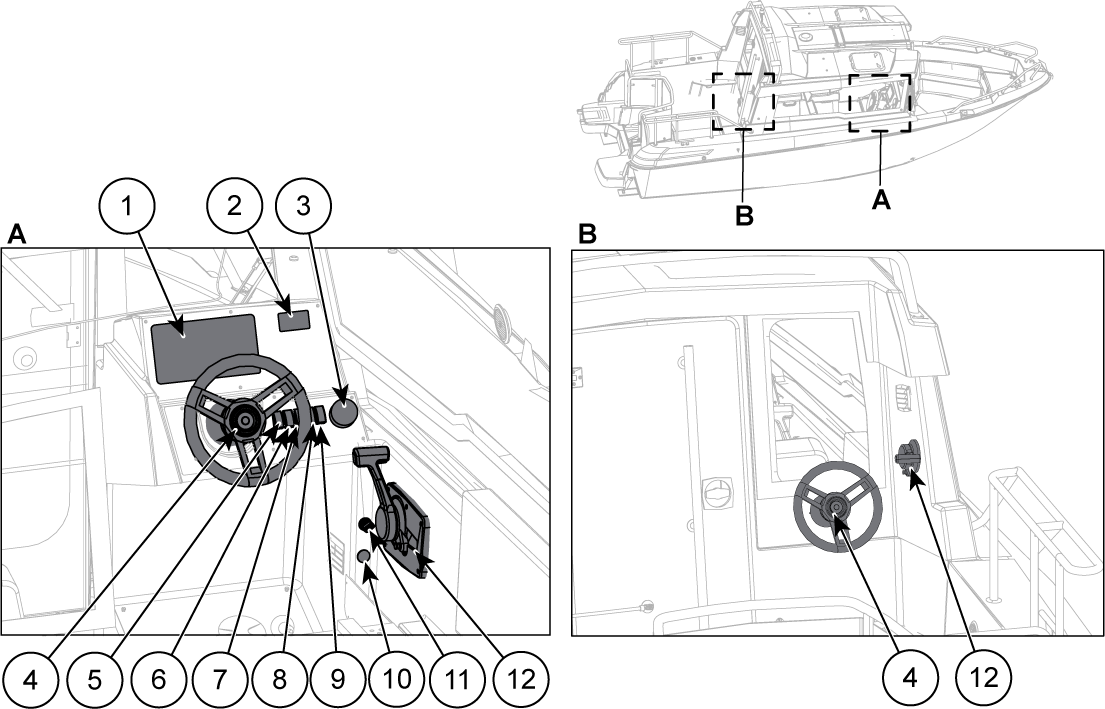

Figure 1. Commandes du poste de barre (A) et commandes optionnelles du poste de barre extérieur (B)

1

Panneau de commande de l'appareil de chauffage

8

Commutateur d'essuie-glace côté passager

2

Volant

9

Commutateur d'essuie-glace côté pilote

3

Tachymètre

10

Interrupteur de l'éclairage de pont

4

Compteur de vitesse

11

Prise 12 V

5

Contrôleur de flaps

12

Interrupteur d'alimentation et de démarrage

6

Interrupteur de soufflerie d'air des vitres

13

Contrôleur à distance et interrupteur d'arrêt d'urgence

7

Interrupteur des feux de navigation

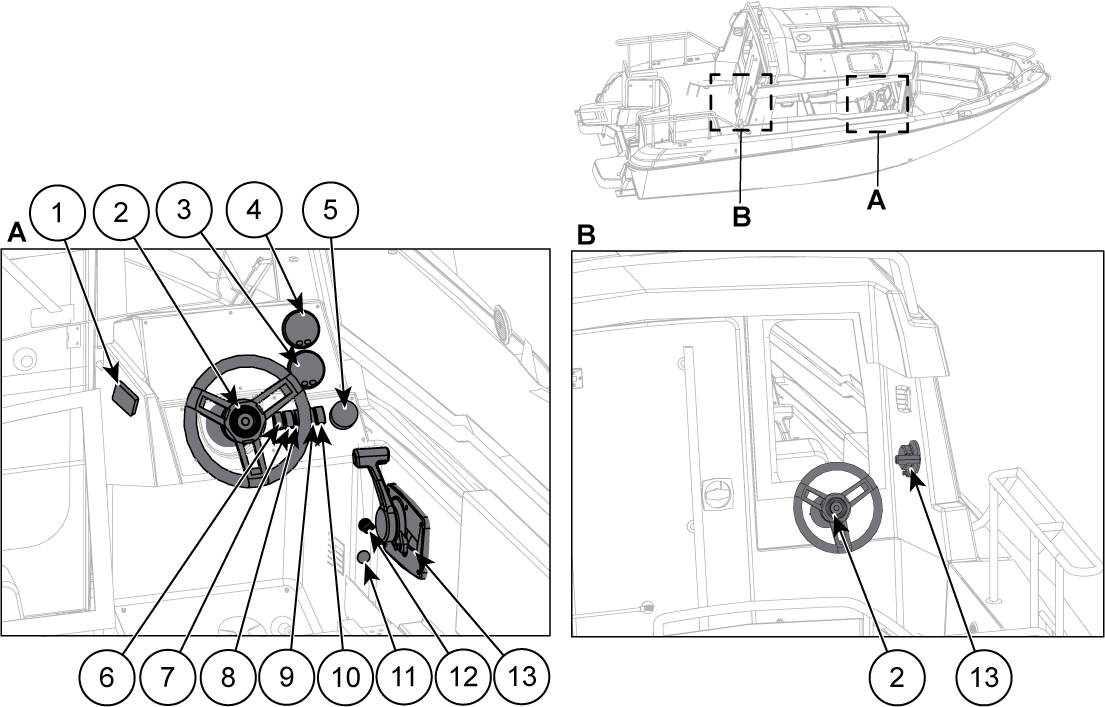

Figure 2. Commandes du poste de barre (A) avec Cross Q et commandes optionnelles du poste de barre extérieur (B)

1

Cross Q

7

Commutateur d'essuie-glace côté passager

2

Panneau de commande de l'appareil de chauffage

8

Commutateur d'essuie-glace côté pilote

3

Contrôleur de flaps

9

Interrupteur de l'éclairage de pont

4

Volant

10

Prise 12 V

5

Interrupteur de soufflerie d'air des vitres

11

Interrupteur d'alimentation et de démarrage

6

Interrupteur des feux de navigation

12

Contrôleur à distance et interrupteur d'arrêt d'urgence

Sujet parent : Commandes du poste de barre
