10.3 Emplacement des équipements de vidange

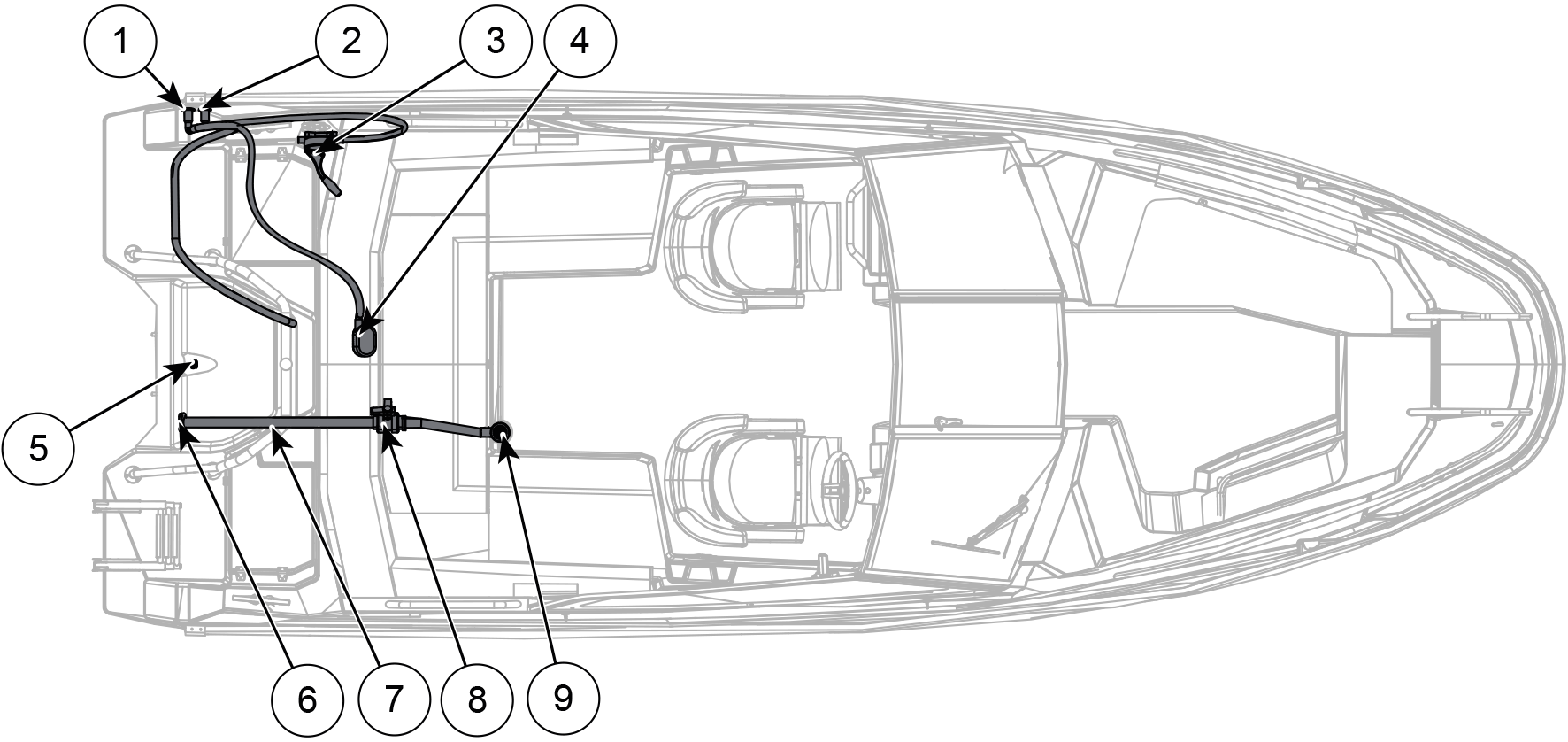

Figure 1. Cross 62 BR - Pompes et vidange de cale
1 | Pompe électrique de cale à travers le raccord | 6 | Volet d'obturation |
2 | Pompe manuelle de cale à travers le raccord | 7 | Tuyau de vidange de l'espace de pont ouvert |
3 | Pompe manuelle de cale | 8 | Robinet d'arrêt d'évacuation des eaux de pluie |
4 | Pompe électrique de cale et interrupteur à flotteur | 9 | Évacuation de l'eau de pluie par le raccord |
5 | Bouchon arrière |
